門禁管理系統可以控制人員的出入，還可以控制人員在樓內及敏感區域的行為并準確記錄和統計管理數據的數字化出入控制系統。它主要解決了企事業單位、學校、社區、辦公室等重要場所的安全問題。在樓門口、電梯等處安裝控制裝置，例如門禁控制器、密碼鍵盤等。住戶要想進入，必須有卡或輸入正確的密碼，或按專用生物密碼才能獲準通過。門禁管理系統可有效管理門的開啟與關閉，保證授權人員自由出入，限制未授權人員進入。
門禁系統采用分體式結構，主要由控制器、讀卡器、鎖具三部分組成。一般包括：
1 計算機
2 網絡交換機
3 門禁控制器
4 電插鎖
5 讀取控制器
6 IC/ID卡讀卡器
7 緊急按鈕
8 門禁電源箱
9 其他系統配件
基本功能
成熟的門禁管理系統實現的基本功能：對通道進出權限的管理
1.進出通道的權限:就是對每個通道設置哪些人可以進出，哪些人不能進出
2.進出通道的方式:就是對可以進出該通道的人進行進出方式的授權，
3.門禁系統:進出方式通常有密碼、讀卡（生物識別）、讀卡（生物識別）+密碼三種方式
4.進出通道的時段:就是設置可以該通道的人在什么時間范圍內可以進出
5.實時監控功能:系統管理人員可以通過微機實時查看每個門區人員的進出情況（同時有照片顯示）、每個門區的狀態（包括門的開關，各種非正常狀態報警等）；也可以在緊急狀態打開或關閉所有的門區。
6.出入記錄查詢功能:系統可儲存所有的進出記錄、狀態記錄，可按不同的查詢條件查詢，配備相應考勤軟件可實現考勤、門禁一卡通
7.異常報警功能：在異常情況下可以實現微機報警或報警器報警，如：非法侵入、門超時未關等。
特殊功能
根據系統的不同門禁系統還可以實現以下一些特殊功能：
反潛回功能：就是持卡人必須依照預先設定好的路線進出，否則下一通道刷卡無效。本功能是防止持卡人尾隨別人進入。
防尾隨功能：就是持卡人必須關上剛進入的門才能打開下一個門。本功能與反潛回實現的功能一樣，只是方式不同。
消防報警監控聯動功能：在出現火警時門禁系統可以自動打開所有電子鎖讓里面的人隨時逃生。與監控聯動通常是指監控系統自動將有人刷卡時（有效/無效）錄下當時的情況，同時也將門禁系統出現警報時的情況錄下來。
網絡設置管理監控功能：大多數門禁系統只能用一臺微機管理，而技術先進的系統則可以在網絡上任何一個授權的位置對整個系統進行設置監控查詢管理，也可以通過INTERNET網上進行異地設置管理監控查詢。
邏輯開門功能：簡單地說就是同一個門需要幾個人同時刷卡（或其它方式）才能打開電控門鎖。
指“門”的禁止權限，是對“門"的戒備防范。這里的“門”，廣義來說，包括能夠通行的各種通道，包括人通行的門，車輛通行的門等。因此，門禁就包括了車輛門禁。在車場管理應用中，車輛門禁是車輛管理的一種重要手段，不以收取停車費為目的，主要是管理車輛進出權限。
出入口門禁安全管理系統是新型現代化安全管理系統，它集微機自動識別技術和現代安全管理措施為一體，它涉及電子，機械，光學，計算機技術，通訊技術，生物技術等諸多新技術。它是解決重要部門出入口實現安全防范管理的有效措施。適用各種機要部門，如銀行、賓館、車場管理、機房、軍械庫、機要室、辦公間，智能化小區，工廠等。
門禁管理系統的應用要求：
可靠性
門禁管理系統以預防損失、預防犯罪為主要目的，因此必須具有極高的可靠性。一個門禁管理系統，在其運行的大多數時間內可能沒有警情發生，因而不需要報警，
權威認證
出現警情需要報警的概率一般是很小的，但是如果在這極小的概率內出現報警系統失靈，常常意味著災難的降臨。因此，門禁安防系統在設計、施工、使用的各個階段，必須實施可靠性設計（冗余設計）和可靠性管理，以保證產品和系統的高可靠性。
另外，在系統的設計、設備選取、調試、安裝等環節上都嚴格執行國家或行業上有關的標準，以及公安部門有關安全技術防范的要求，產品須經過多項權威認證，且具有眾多的典型用戶，多年正常運行。
安全性
門禁及安防系統是用來保護人員和財產安全的，因此系統自身必須安全。這里所說的高安全性，一方面是指產品或系統的自然屬性或準自然屬性，應該保證設備、系統運行的安全和操作者的安全，例如：設備和系統本身要能防高溫、低溫、溫熱、煙霧、霉菌、雨淋，并能防輻射、防電磁干擾（電磁兼容性）、防沖擊、防碰撞、防跌落等，設備和系統的運行安全還包括防火、防雷擊、防爆、防觸電等；另一方面，門禁及安防系統還應具有防人為破壞的功能，如：具有防破壞的保護殼體，以及具有防拆報警、防短路和開等。
功能性
隨著人們對門禁系統各方面要求的不斷提高，門禁系統的應用范圍越來越廣泛。人們對門禁系統的應用已不局限在單一的出入口控制，而且還要求它不僅可應
多種功能
用于智能大廈或智能社區的門禁控制、考勤管理、安防報警、停車場控制、電梯控制、樓宇自控等，還可與其它系統聯動控制等多種控制功能。
擴展性
門禁管理系統應選擇開放性的硬件平臺，具有多種通訊方式，為實現各種設備之間的互聯和整合奠定良好的基礎，另外還要求系統應具備標準化和模塊化的部件，有很大的靈活性和擴展性。
系統特點
（1） 以非接觸卡代替機械鑰匙，管理中心授權才能使用；
（2） 卡片的發行、授權、注銷、回收等管理功能；
（3） 刷卡開門、用戶ID號+用戶個人密碼開門；
（4） 保安室“手動按鍵放行”；
（5） 消防聯動報警開門；
（6） 斷電后由UPS電源供電，能支持8—12小時；
（7） 開門記錄，匯總到電腦產生報表；
（8） 二次密碼確認：特定門、特定時間能實現“刷卡后必須輸入個人密碼才能開門”；
（9） 聯動監控：
1）對于重要區域，可以安裝有閉路電視監控系統。使用感應卡片開門時，可以聯動開啟閉路監控人像拍攝（CCD攝像裝置），實行電子圖像比對，而由保安監控室比對確認后，遠程放行進入。
例如：貴重物品、儀器、貴重元器件保存區的進入。
2）發生緊急事故時，控制器聯動時能自動將門關閉（可設置），臨時取消開門允許，以保證該區域不被“乘虛而入”“乘火打劫”；例如財務室、貴重物品倉等區域。
3）緊急事故時，控制器聯動時能自動將門打開（可設置），實現消防聯動響應功能而放行。
例如：一般辦公室門、過道門等。
（10）自動報警：
1）非授權卡片刷卡不能開門；
2）門被非正常打開/或未正常關閉；
3）室內紅外報警或煙霧報警系統會自動報警；
（11）查詢功能:
管理部門可根據需要隨時在查詢系統上查詢各區域門禁的詳細記錄。并可隨時打印出來。各部門也可以根據需要，隨時查詢本部門員工的出入門狀況。
（12）緊急驅動：
如樓梯門可設在緊急情況下，自動開啟，以便人員及時疏散，確保人身安全。
（13）可根據客戶的需求定制特殊的功能
網絡門禁
門禁管理系統與通常的RS485總線型門禁系統不同，其采用TCP/IP網絡通訊模式，由于系統現場門禁控制器自帶TCP/IP通訊端口，即可充分利用智能大廈、工廠、住宅小區的TCP/IP以太網網絡環境，實現門禁管理主機與控制器之間的通訊，因此施工、調試、布線都非常簡單，能最大限度地減少對原有建筑的破壞，降低了工程造價，后期維護檢修也較方便，所以已越來越多地被用戶所采納。
結構和組成
系統組成
網絡門禁管理系統由讀卡器、網絡門禁控制器、電鎖、門磁、出門按鈕、門禁管理主機、打印機和門禁管理軟件等組成。
門禁管理主機上安裝門禁管理軟件，負責對整個門禁系統的維護管理。系統也可另設一臺門禁系統數據庫服務器，也可用門禁管理主機兼做數據庫服務器。系統參數設置、人員進出記錄、報警事件以及所有員工的基本資料、權限記錄等都被保存在數據庫服務器中，可實現對整個門禁系統的集中管理、參數設置、系統維護，資料查詢、所有門點人員進出統計信息、報警事件記錄等。
門禁管理主機、數據庫服務器、各分支機構門禁管理分機、門禁控制器之間均由TCP/IP網絡連接。整個門禁系統可管理64個網絡組（分支機構），每個網絡組可管理64個子網主機，整個系統可管理上萬個門禁點，完全能夠滿足大型系統管理或系統擴展的需要。
系統特點
1、支持多種聯接方式，可以通過RS232、RS485、TCP/IP、E1、光纖等多種方式進行自由組網，可以輕松實現Internet互聯網遠程監控；
2、應用通訊服務器可支持跨網段、跨節點地（不同的聯接方式）混合接入；
3、由于現場門禁控制器全面支持直接的TCP/IP網絡聯接方式，使系統具有以下獨特的優點：可充分利用現有的以太網網絡實現門禁系統的通訊聯接，使得施工方便，縮短了工期；采用快速的TCP/IP雙向通訊模式，使得刷卡、報警等數據能在100ms以內迅速上傳到管理主機，使數據處理和動作響應非常快；控制器支持動態的端口插入、拔出，系統能實時判斷控制器的在線、離線情況，并在主機中反應出來。
防范點設計
門禁設備主要針對建筑物各層電梯前室、步行樓梯前室門、主要通道門以及部分重要辦公室，以實現對人員出入進行控制管理。
讀卡器安裝在門外，門內安裝出門按鈕，讀卡進門，按出門按鈕出門。門上安裝門磁作為門狀態檢測裝置，以實現門開報警功能。門框上安裝電鎖作為門禁系統的執行部件。門禁控制器集中安裝在大樓各層弱電井，該網絡門禁控制器自帶網絡通訊端口，可通過TCP/IP網線連接到樓層交換機，實現與監控中心門禁管理主機的通訊。通過控制器上的輔助信號輸入點和聯動輸出點可實現與閉路監控系統，防盜及消防報警系統等其它系統的實時通訊和協調聯動。
當然，由于各防范區域的要求和門的結構不同，的現場的門禁設備選擇也不盡相同，即要根據不同的門來選用不同的門鎖設備，并要根據防范區域的不同要求來選用各類識讀器，比如可選單密碼讀卡器、或單感應卡讀卡器、或選配帶密碼鍵盤和感應卡讀卡器，可實現卡+密碼雙重驗證、防脅迫密碼報警等功能。
設備選型
網絡型門禁控制器
ACM68系列門禁控制器是該門禁系統的主控設備，該控制器采用世界著名的美國MOTOROLA公司MC68HC908GP32為主控芯片，配合尖端的CPLD技術而設計，功能強大，可靠性高，并采用可靠的防雷安全模塊，可抗擊上萬伏沖擊雷電，就是220V市電直接接入8小時不會損壞端口，一般的強電沖擊可自動恢復。ACM68系列門禁控制器有自帶TCP/IP網絡端口、可直接通過TCP/IP網絡通訊的ACM68-LAN網絡控制器、或采用RS485的ACM68標準控制器進行聯網通信，這可根據現場條件選配不同的通訊控制器，并有單門、雙門、四門控制器可供選擇。 讀卡器 讀卡器(如MRX510）是采用MIFARE技術，根據MIFARE國際標準，卡與讀寫器之間在讀寫之前三次相互認證并加密，卡與讀寫器之間的數據全部加密以防止信號截取，每個扇區有自己的一組密鑰，每張卡有唯一的32位序列號。Mifare 技術是全世界最通行的IC智能卡技術，可與不同的Mifare 卡系統進行整合。 MRX510讀卡器的主要技術性能有：讀寫距離5-7cm、Wiegand26、Wiegand34標準輸出、安全性有三次相互認證并加密和完善的防沖突機制、讀寫時間≤3ms/Byte。 門禁系統主要功能 1、人員進出權限管理 根據持卡人的工作性質、職務等設置其通行權限和進入門的時間段，只有在有權限進入的區域、且在有效時間段內才能讀卡進入。本門禁控制器可設置31種進出門時間組，可實現多達31類不同職務人員7個時間段的進出門管理功能。 2、首卡開門 可將一層上、下班人員的必經之門在管理軟件中設置為首卡開門模式，使在上、下班時段當第一個持卡人讀卡開門后，大門即可保持常開狀態，后面的持卡人不再需要讀卡開門，以免擁堵。到上、下班時段結束后自動恢復為保安（讀卡開門）狀態。 3、多卡開門 如有需要，可將財務室等重要房間門設置為多卡開門模式，只有兩人以上依次讀卡后門才能打開，可設置2-8人。 4、卡+密碼雙重身份驗證 持卡人出入管理區域，除采用讀卡方式驗證身份外，根據需要還可設置為讀卡+密碼雙重身份驗證模式。 5、“反脅迫密碼”報警 當遇到緊急情況，如某持卡人被脅持，這個時候持卡人只需讀卡后輸入脅迫碼，系統將在開門的同時，在歹徒不知情的情況下向保安控制中心報警，并可提示哪一個持卡人、在什么時間被脅持。 6、消防聯動 當發生火災并得到確認后，值班保安可在管理主機上控制打開需要開啟的通道門以供逃生，也可通過控制器輸入端采集到的火災報警系統報警信號，自動打開所有事先設置好的門（如各層的消防通道門）。 為保障安全，各層消防通道門采用斷電打開型電鎖，當發生火災時，即使在沒有供電的情況下，電鎖也能自行打開，供人員逃生。恢復供電后，門鎖自動鎖上。 7、防盜報警 通過控制器上的輔助輸入點采集門狀態、紅外探測器、破玻探測器等報警信號，并實時上傳監控中心門禁管理主機。如當門窗被撬，管理主機即閃爍顯示報警門點地址、狀態等信息（以電子地圖和表單兩種形式）。門禁管理系統可實現五種方式布防和六種方式撤防：快速布防、卡布防、密碼布防、預定時間組布防（自動布防）、遠程布防；普通用戶門禁卡撤防、“撤防卡”撤防、“密碼”撤防、“挾持密碼”撤防、預定時間組撤防、遠程撤防。 8、門禁系統與閉路監控系統聯動 配合電視監控攝像機，可實現對門點異常情況的圖像抓拍、監視功能。當某門發生異常，系統在向監控中心發送報警信號的同時，可立即聯動該門附近的攝像機對該門進行圖像抓拍。
9、員工身份識別語音提示報警
門禁管理系統可通過對讀卡人員身份驗證情況對讀卡人員進行語音提示和報警功能，例如：當有權進入A區的持卡人在讀卡時，監控中心管理主機通過語音設備提示 “有效卡進門”，自動打開該門放行，并將持卡人進入記錄反饋到管理中心存檔；當沒有權限進入A區的持卡人讀卡時，語音提示 “此卡未授權”，同時系統自動向管理中心反饋報警信息，通過電子地圖或表單方式將門點地址、報警時間、讀卡人員姓名、照片等資料動態顯示在監控電腦屏幕上，并保存報警事件記錄。
10、辦公室能源自動管理
通過門禁系統強大的外聯動功能，可實現對辦公環境的能源自動管理。上班時，自動打開空調和熱水器，下班時間自動關閉空調和熱水器以節約能源，晚上自動打開大樓景觀照明設備，早上自動關閉等，如有需要還可自動聯動控制辦公室照明設備，可24小時任意設置，自動循環，時段精確到分。
11、節假日管理
門禁系統包含7組一年365天特殊時間組，可非常方便實現全年的節假日特殊時間段門禁權限管理。
管理軟件
WINDOWS中文管理界面，友好的用戶操作向導，系統采用多層架構，其組織機構可以是集團、公司、小區等，其下可設置多層節點，管理能力極強，可管理超過1,000,000個以上的門禁點；主要管理功能：
·門狀態管理：休眠、常開、安全、密碼、APB、密碼APB等狀態設置，每扇門可設置15組門狀態時間組，2組未來一周臨時時間組，7組一年365天特殊時間組。
·人員出入權限管理：可設置64組門禁配置組，每個持卡人可指定31種進出門時間組，每組可設置7個不同的時間段。部門人員調動、遷移后，自動批處理各權限組的權限變更�？砂床块T設置權限，權限可復制粘貼，權限組合更自由�？稍O置長期卡和臨時卡；所有門禁權限可統一設置、一次下發到所有門；
·事件記錄：實時顯示、記錄所有事件數據，可顯示的事件類型有正常進門、正常出門、非正常時段讀卡、無效卡讀卡、門開超時、非正常開門（被撬）、控制器離線等�？娠@示的信息包括有持卡人姓名、卡號、所屬部門、照片、時間、門點地址等，如實記錄并記錄不可更改，如出現異常事件會立即報警（有報警聲提示），并能通過人名、卡號、時間進行檢索、查詢；
·開門模式設定：根據各門點功能要求，可在軟件中設定首卡開門模式、多卡（2-8張）開門模式、超級密碼、卡+密碼、防脅迫密碼輸入等功能；
·專門的卡管理中心模塊，可以專人負責發卡，可按部門批量發卡；
·支持資料歷史回溯，查詢方便，即使持卡人已注銷，仍可查詢到該人的歷史數據。
·動態電子地圖遠程監控：可顯示100000個以上的監控點數據，5態信息顯示，自動畫出紅色報警線，有聲音報警；可按實際情況設置地圖圖標，自動保持事件功能，采集3000條記錄后自動保存功能；在控制中心，擁有權限的管理人員，對各門點均可進行直觀、形象的控制，如用鼠標點擊門鎖、閉路監控攝像機、消防設備等設備圖標進行直接的開/閉控制；
·支持適用于廣域網的遠程管理監控；
·用戶時間組、門狀態時間組、特殊時間組等采用方便直觀的日歷顯示設置界面。
·多操作員、多級權限管理：系統可設置多個操作員，并每個操作員可具有不同的級別。低級別操作員只能對信息進行監視，只有最級別操作員才可能對系統參數進行修改。
常見故障及維修方法
1、報有門禁通訊不通
（1）檢查串口是否設置錯誤（確定所使用的串口）
�。�2）檢查門禁通訊總線是否存在短路或斷路（排除通訊線短路與斷路現象）
�。�3）檢查RS485通訊卡通訊芯片75184損壞（更換通訊芯片75148）
�。�4）RS485通訊卡損壞�。ǜ鼡QRS485通訊卡）
2、門禁讀卡后不能開門
（1）檢查讀卡后讀瞳板有無電壓信號輸出（如無電壓輸出，更換讀卡板輸出部分電路D880及9013）
�。�2）檢查外接繼電是否損壞（更換繼電器）
�。�3）檢查外接延時板是否損壞（更換延時板
�。�4）檢查磁力鎖控制器是否損壞（更換磁力鎖控制器）
（5）電鎖故障（更換電鎖）
�。�6）電磁鎖鳴叫（增大門禁電源功率即更換功率大的變壓器）
�。�7）讀卡閃紅燈（門禁時間及IC卡權限、掛失做相應的處理
3、個別門禁通訊不通
�。�1）檢查門禁通訊線中否接線有誤（調整接線）
（2）檢查門禁通訊芯片75148是否損壞（更換通訊芯片75148）
（3）檢查門禁讀寫芯片及模塊是否損壞（更換讀寫芯片及模塊）
�。�4）門禁讀寫板故障（更換門禁讀寫板）
�。�5）檢查機號是否改變（調整機號）
4、IC卡無法讀卡
（1）IC卡片在IC卡授權時已作讀卡有效時間段設置（可作全天讀卡有效設置）
（2）門禁控制器異常發熱（更換門禁主板）
�。�3）門禁讀寫天線（調整微調電容，增強讀卡距離）
5、門禁早稻鳴器不停鳴叫
（1）門禁板存儲參數錯亂（門禁板電池放電并重新加載參數）
（2）檢查讀卡板讀寫芯片與讀寫模塊是否損壞（更換讀寫芯片與讀寫模塊）
（3）讀卡板芯片DS1302損壞（更換芯片DS1302）
（4）門禁板故障（更換門禁板）
6、部分門禁通訊不能
（1）檢查門禁通訊總線是否中間出現斷路（排除斷路現象）
�。�2）通信線路過長或連接門禁設備過多（加裝RS485放大器）
7、門禁軟件進入實時臨控后門禁自勸發出開門信號
（1）門禁軟件系統設置中，門村類型“在線門禁”改為“脫機
8、門禁地臨實時臨控時能信政黨但讀卡后有個別門禁無法提取記錄
（1）通訊線路不暢通需加裝RS485放大器

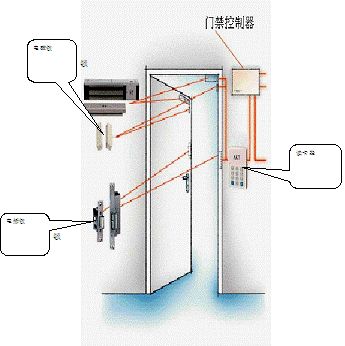

門禁控制系統安裝示意圖

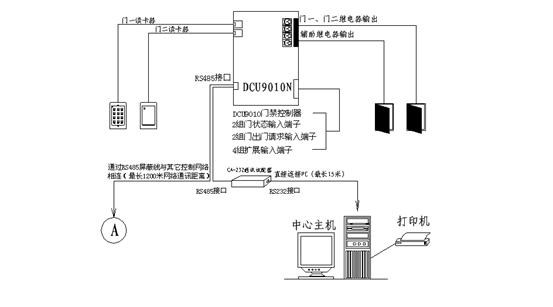

門禁控制器接線示意圖
門禁控制器安裝要點
根據現場情況，在設備的選用上，保證斷電時室內人員的安全，在工程的裝修中這種方式可以兼顧工程的內裝修設計。
在一般的門禁點，出門處設置出門按鈕，進門處設置讀感器。
為保證安全性和美觀性，建議所有讀感器采用暗裝的方式（不包含可采用讀卡加密碼方式進出的門點），讀感器外設置指示牌，指示讀卡位置�？刂破骺刹捎矛F場安裝或安裝于弱電井內�，F場安裝控制器的優點在于節約線材的使用，控制器安裝于弱電井內便于系統日后的維護和系統的安全，在一般情況下均采用控制器集中在弱電井的安裝方式。
|
