| 槽式电缆桥架说明:
槽式电缆桥架是一种全封闭型电缆桥架，它适用于敷设计算机、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。考虑槽式直通作屏蔽时，表面处理用镀锌。
槽式电缆桥架的护罩随槽体配套供货、其他配件与梯级、托盘式桥架通用。
用户如需槽式电缆桥架的其他品种规格可来图来函和面洽订货。
槽式直通表面处理分为喷塑、镀锌、喷漆三种，用喷塑时请用接地板。

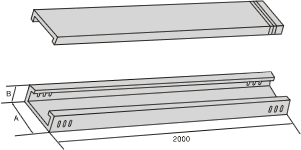

槽式直通桥架
序 号
NO. |
型 号
Model |
规格L
Specification |
重量：kg/节
Weight:kg |
备注
Remarks |
| 1 |
C-1A-1 |
50 X 25 |
7.95 |
|
| 2 |
C-1A-2 |
100 X 50 |
13.13 |
| 3 |
C-1A-3 |
150 X 75 |
18.67 |
| 4 |
C-1A-4 |
200 X 100 |
28.23 |
| 5 |
C-1A-5 |
250 X 125 |
35.57 |
| 6 |
C-1A-6 |
300 X 150 |
42.03 |
| 7 |
C-1A-7 |
400 X 200 |
65.53 |
| 8 |
C-1A-8 |
500 X 200 |
75.47 |
| 9 |
C-1A-9 |
600 X 200 |
85.19 |
| 10 |
C-1A-10 |
800 X 200 |
105.49 |
 槽式直通桥架终端封头
序 号
NO. |
型 号
Model |
规格L(Specification) |
重量：kg/节
Weight:kg |
备注
Remarks |
| A1 X B1 |
A X B |
| 1 |
C-1B-1 |
43 X 18 |
50 X 25 |
0.21 |
|
| 2 |
C-1B-2 |
93 X 43 |
100 X 50 |
0.30 |
| 3 |
C-1B-3 |
143 X 168 |
150 X 75 |
0.40 |
| 4 |
C-1B-4 |
190 X 90 |
200 X 100 |
1.11 |
| 5 |
C-1B-5 |
240 X 115 |
250 X 125 |
2.31 |
| 6 |
C-1B-6 |
290 X 140 |
300 X 150 |
2.73 |
| 7 |
C-1B-7 |
387 X187 |
400 X 200 |
3.63 |
| 8 |
C-1B-8 |
487 X 187 |
500 X 200 |
4.10 |
| 9 |
C-1B-9 |
587 X 187 |
600 X 200 |
4.74 |
| 10 |
C-1B-10 |
787 X 187 |
800 X 200 |
5.92 | |
