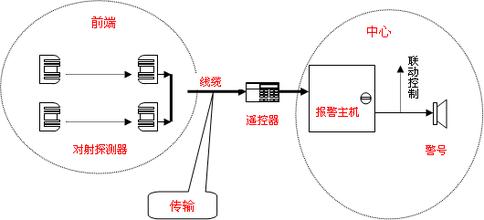

工程示意图：
距离可达20米，主要用于门禁系统、电梯门口、博物馆防盗、检测系统和技术系统等领域。最佳安装高度应大于20CM，安装距离不小于2M，安装时应使红外�；ぷ爸么怪狈胖茫⒃谕凰较呱稀０沧笆庇ο劝沧敖邮懿糠�，再安装发射部分。挡在同一直线上时，接收器中的OFF灯为灭，然后固定，把先接好及安装完成。
接线说明：
四芯线到接收器，两芯线到发射器，提供电源。（RX接收器接线，TX发射器接线），NC为常闭，NO为�？�
技术参数：
| 名称 |
主动式单光束红外对射 |
| 接收范围 |
≤15M （在教坏的环境下，如M,下雨或粉尘接受范围可能会减少30%） |
| 频 率 |
1.92kHz |
| 输入电源 |
12V或24V直流或交流电 |
| 波 长 |
940nm |
| 输入电流 |
接受15mA发射30Ma |
| 使用环境 |
-20℃至70℃ |
| 最大负载 |
1A 36V |
| 尺 寸 |
49.2×76×21.6mm | |
