| 一、BL6000静电感应报警探测器简介
1.BL6000静电感应周界探测器是专业报警设备公司历经数年研制开发的采用国际流行安防理念“阻挡为主、报警为辅”的新型周界探测器.BL6000静电感应周界阻挡报警系统从本质上有别于传统的微波、红外对射、振动电缆、泄漏电缆及高压电网等周界报警系统，具有性能稳定、安装适应性强、性价比高等多项优点。
2.感应电缆探测器是利用介质可改变电场分布的原理，当物体靠近感应电缆时引起感应电场发生变化，探测器侦测到这种变化，经过信号放大、滤波、整形、信号采集、报警方案判断后，判断是否应该发出报警信号.
3.本探测器可以与市面任何品牌的报警主机兼容。本探测器可同各种接受开关信号的报警主机系统及监控联动系统可靠兼容接口，组成各种不同功能的周界安防系统。
4.BL6000感应电缆探测器是一种室外应用的周界报警设备，安装在被�；で虻乃闹芪缴稀⑻瘴Ю干匣蛘呗涞厥桨沧霸诒槐；で虻乃闹�，当有人靠近、翻越感应电缆时，探测器就会感知到，并发出报警信号。本产品广泛适用于监狱，看守所，别墅，飞机场，油库，油井，变电站，养殖厂，果园，码头，博物馆，智能小区等等
二、系统特点
1.这是新概念的周界报警系统——“有形”报警系统！专业的探测系统给入侵者威慑和阻挡的感觉，从而达到防范的目的，减少作案次数。
2.本系统可以适应于各种复杂地形，不受地形的高低、曲折、转角等限制，不留死角，打破了红外线微波墙等只适用于视距和平坦区域使用的局限性。
3.本系统同高压电网有着本质的区别，安全性能好，不会危害生命。
4.本系统具有强大的整体防御能力和防破坏能力。无论“接近、触摸、剪断、翻越”均报警，传感灵敏度可据用户具体使用情况自行设定。
5.本系统可同一切接受开关信号的报警主机接口兼容，以实现远程联网报警等多种功能。
三、系统工作原理及参数
1．系统的工作原理
在需防护区域每隔4米安装一根支架，在支架上根据安全等级架设多条探测电缆（在围墙上安装每两条探测电缆间距为20cm，在地面上安装每两条探测电缆间距为30cm，探测电缆条数越多，安全等级越高），支架与探测电缆间加绝缘子隔离，这样便构成一个电子围栏。将探测器接入电子围栏，通电时电子围栏上产生有交变电磁场，当入侵者干扰（接近、触摸、剪断、翻越）该电磁场时，经探测器分析处理确认其幅度、方向、速度均满足报警预定条件，立即往主机送出通或断信号进行报警，通常主机采用多防区报警主机。
2．技术性能参数
a)供电电压：220V50Hz/12V
b)额定输入功率：≤15W
c)输出特性：开信号/关信号
d)输出脉冲宽度：1～2S
e)工作温度：-40℃～+55℃
f)工作相对湿度：≤93%
g)外形尺寸:275×200×110
h)重量：2.5KG
四、系统方案设计依据
1. 单位对周界报警及自动化综合管理系统的要。
2. 单位的具体特点；不规则地面安装及主干道防护。
3. 公共安全行业标准及公安部对安全防范工程的管理要求。
4. GA/T75—94安全防范工程程序与要求；
5. GA/T75—94安全防范工程费用概预算定额办法；
6. 有关法律及法规和国家政策。
五、感应电缆报警系统特点
1.系统特点
1）周界报警功能和实物围栏阻挡相结合。
2）能够适应各种复杂的地形，周界防护不留死角。
3）感应电缆上的电压最大值12V，属于安全电压，对人没有任何伤害。
4）当入侵者靠近感应缆线、剪断感应电缆线和翻越感应电缆线时，都能发报警。
5）报警判别采用计算机冗余算法，克服了传统探测器安全性差，误报率高的缺点。
六、系统方案设计
1.探测系统的设计要求
1）、安全等级：
设计电子周界围栏，通常把安全等级分为三级：
①一般安全级，采用二线制，防区分段不大于300m。
②中等安全级，采用三线制，防区分段不大于200m。
③高等安全级，采用四至八线制，防区分段不大于100m。
（注：独立式电子围栏通常采用4—8线制）。
2）安全性：
①不准在围栏上接入交流电源，当产品失效或发生故障时，应保证电子围栏不带交流电。
②电子围栏应与电力线路保持足够的安全距离。
③应防止植物沿探测电缆向上生长，探测电缆与植物间的最小距离为1m（从植物摇摆时的接近位置计算）。
④探测器应就近单独接地，不得与电力线路接地共用，接地电阻应小于10Ω。
⑤在空旷或有一定高度的地方，在雷电多发地区应单独安装避雷设施。
2.系统配置设计系
感应电缆报警系统由通用报警主机（比如：霍尼韦尔、博士、�？怂沟龋�、感应电缆探测器、感应电缆探测器前端、电源线信号线等几部分组成。感应电缆探测器主机分2线制和3线制输出接口，感应线一般安装在围墙顶部，高度50厘米，探测高度可到80厘米，使用交流220伏供电，实际使用时，可以把感应电缆探测器主机放入防雨箱内。
另外，探测器外壳接地必须良好。本探测器的灵敏度是通过四档开关来调节，1-4灵敏度增大，4-1灵敏度降低；本探测器频率分为A、B、C、D四种，当使用多台探测器时，须将两台相邻探测器的频率调开，若不调开，那将会产生误报或是不报现象。

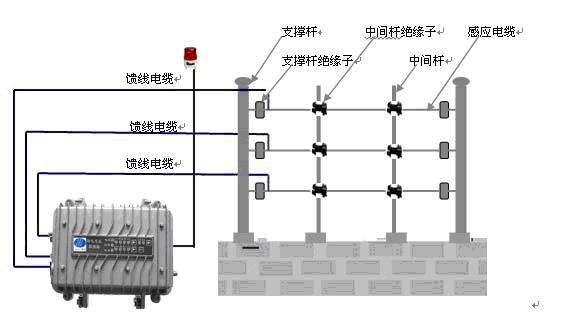

统原理图如下：
3．感应电缆报警系统组网
1.对于周界长度较小的感应电缆报警系统，可以使用分线制6防区的通用报警主机，把每一台感应电缆探测器的常闭报警输出信号，连接通用报警主机上。
通用报警主机可以连接声光报警器提示保安人员，进行报警情况处理；还可以通过连接报警联动�？�，跟视频监控DVR连接，实现报警联动功能。

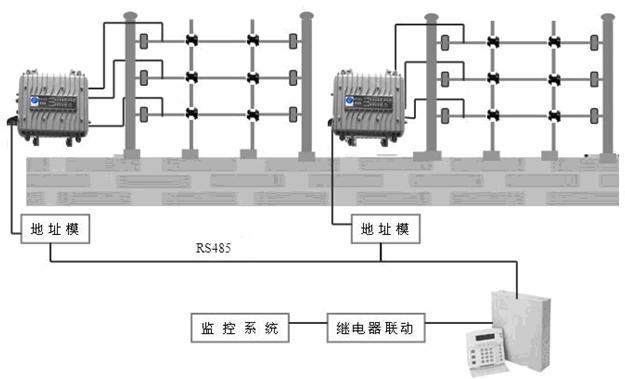

4.2.对于周界长度大的感应电缆报警系统，可以使用总线制的通用报警主机（比如霍尼韦尔、博士、�？怂沟龋�，通过RS485总线连接地址�？楹�，分别连接每一台感应电缆探测器。
同时，通用报警主机还可以连接继电器联动�？�，继电器联动�？樵倭蛹嗫叵低车腄VR，实现报警和监控的联动功能。
|
